TP : Modéliser les forces
1. Modéliser des forces de
contact
Exemple 1 :

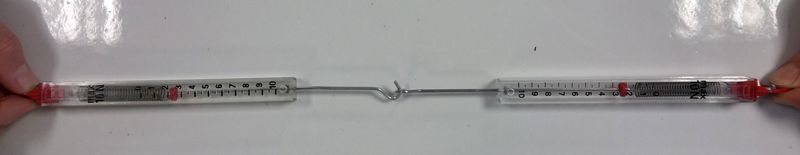

a) Observation de l'interaction entre deux dynamomètres.
Que remarques-tu ?

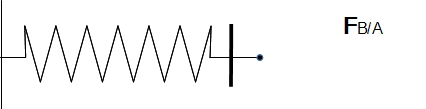

b) Modélisation de la force de contact du dynamomètre B sur A
FB/A
|
Point
d'application
|
Direction
|
Sens
|
Intensité |
Caractéristiques
|
|
|
|
|
Echelle : 1cm représente 1N

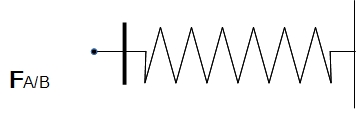

c) Modélisation de la force de contact du dynamomètre A sur B
FA/B
|
Point
d'application
|
Direction
|
Sens
|
Intensité |
Caractéristiques
|
|
|
|
|
Echelle : 1cm représente 1N

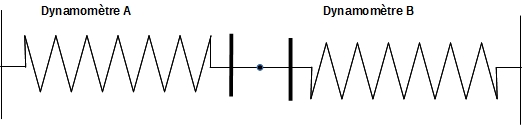

d) Modélisation de l'intéraction
On représente les forces de contact réciproques
Echelle : 1cm représente 1N
Conclusion :
Quand deux objets A et B sont en interaction, la force
exercée par A sur B et la force exercée par B sur A sont de sens opposé
mais d’intensité égale.
Exemple 2 :
a)Observation de l'interaction entre une main et un dynamomètre.
b) Modélisation de la force de contact du dynamomètre sur la main
Fd/m
|
Point
d'application
|
Direction
|
Sens
|
Intensité |
Caractéristiques
|
|
|
|
|
c) Modélisation de la force de contact de la main sur le dynamomètre
Fm/d
|
Point
d'application
|
Direction
|
Sens
|
Intensité |
Caractéristiques
|
|
|
|
|
d) Modélisation de l'intéraction
On représente les forces de contact réciproques
Echelle : 1cm représente 1N
2. Modéliser des forces à distance
Exemple 1 :
a) Observation de l'interaction entre une
boite de 2000 g et la Terre.
b) Modélisation de la force gravitationnelle de Terre sur la boîte
Calcul de la force gravitationnelle (poids)
P=
FT/B
|
Point
d'application
|
Direction
|
Sens
|
Intensité |
Caractéristiques
|
|
|
|
|
c) Modélisation de la force de contact de la boîte sur la Terre
FB/T
|
Point
d'application
|
Direction
|
Sens
|
Intensité |
Caractéristiques
|
|
|
|
|
d) Modélisation de l'intéraction
On représente les forces à distance réciproques
Echelle : 1cm représente 1N
